一、概述

當前，城市垃圾處理問題給國家的城市化發展進程帶來了嚴峻的挑戰，垃圾清運過程秩序混亂，清運設施不完善，垃圾深埋桶滿桶后經常不能及時得到清理。本產品利用信息化技術，建立生活垃圾運輸處理智能監管系統，通過對垃圾深埋桶滿桶后及時發送滿桶訊息給調度平臺，平臺通知附近垃圾運輸車輛及時清運，實現生活垃圾處置的綜合調度、運行管理、遠程監控、輔助決策，為生活垃圾運輸車輛運行規范化管理提供科技手段，提高垃圾運輸處理監管水平和垃圾調度的科學性、合理性。有效解決國內城鄉垃圾收運瓶頸。

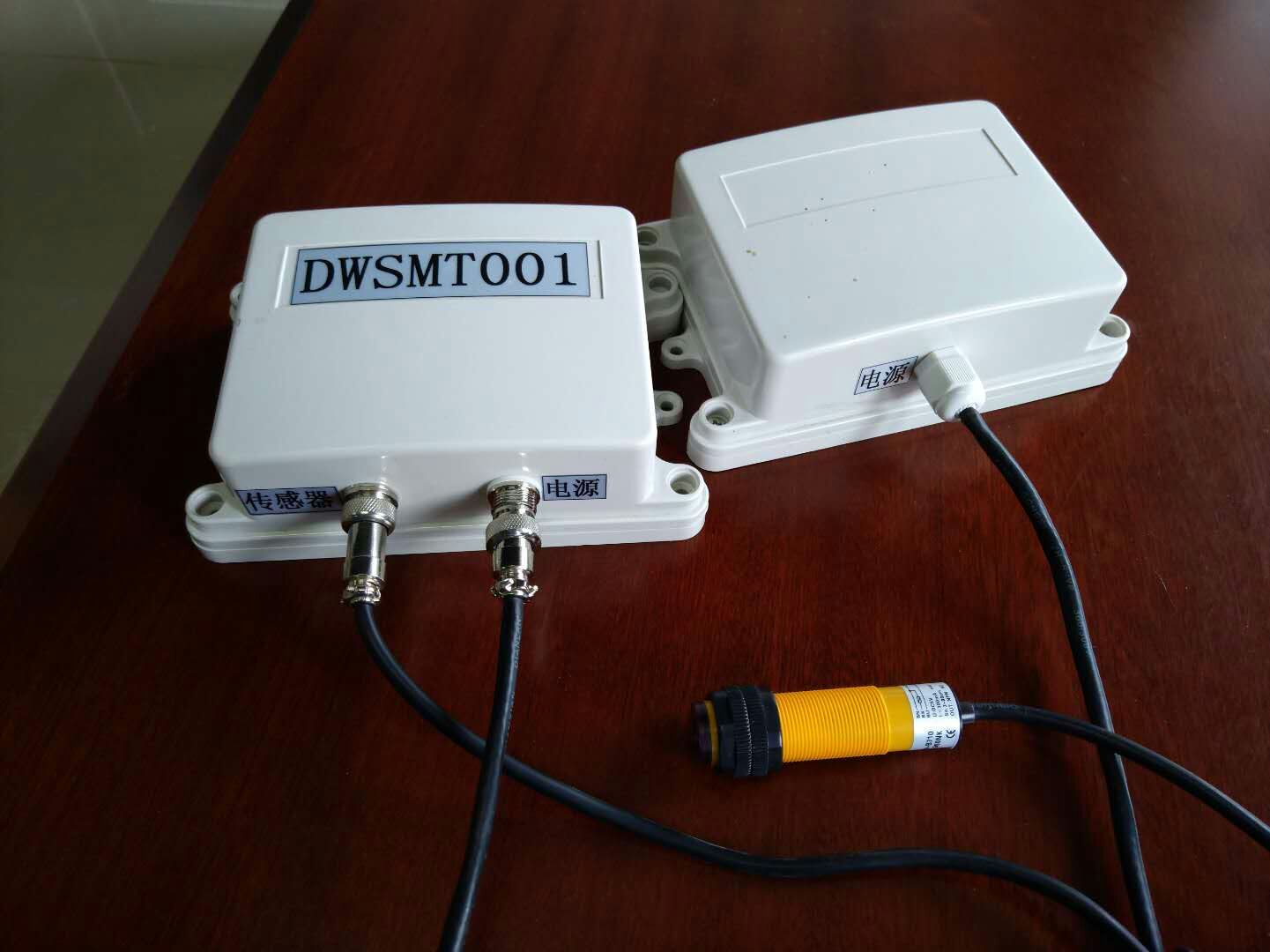

本產品包括智能傳感器主控板和電池兩部分，主控板采用MCU智能傳感器控制模組、滿桶發訊模組，GPS定位模組、電池供電和NB-NOT網絡通訊模組等組成，使用時基本無需人工進行維護，節省人力。

二、性能指標

外殼防護等級：IP65,外殼采用高分子PVC材料，連接處采用密封圈密封達到灰塵密封、防護濺水；

電器連接：電源和滿桶發訊傳感器連接采用不銹鋼密封航空插頭，即插即用、維護方便、安全穩定；

電源保護：采用7.4V-8.2V堿性電池區間供電，確保系統長期穩定可靠使用，并做電路短路保護，不會因?yàn)槭褂脮r(shí)間過長或溫度過高造成電池爆炸；

電路保護：所有電子線路板全部涂刷防潮、絕緣、防腐蝕保護的三防漆，以確保電路在惡劣環境下長期穩定使用；

安裝固定：所有外殼均采用雙兒自帶平衡固定孔，無需用戶再額外固定支架，方便可靠；

定位功能:采用gps有源天線由于天線收到的信號在有源天線接受頭內完成信號接受與天線放大，并且遠離GPS設備或其他電器設備，干擾源最小，而且安裝位由于天線距離延長安裝位置可以選擇非常理想的環境，所以實際使用時往往感覺信號較強；

滿桶報警：接近開關檢測的對象，不限于導體，可以絕緣的液體或粉狀物等。

三、系統組成

系統有后臺管理系統和深埋桶產品模塊兩部分組成，產品模塊包括主控板和電池兩部分，主控板包括： NB-IoT通訊模組， MCU智能傳感器控制模組，滿桶發訊模組，GPS定位模組

各部分功能如下：

后臺管理系統：用于管理整個系統正常運轉；

電池：各個模塊供電；
NB-IoT通訊模塊：用于與NB-IoT基站建立通信；
MCU控制模塊：用于控制各個模塊的正常運行；
滿桶發訊模塊：用于滿桶報警；
GPS定位模塊：用于定位垃圾桶位置；

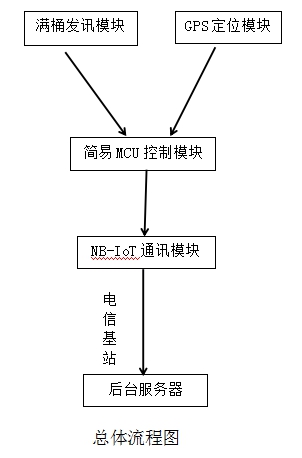

四、系統工作流程

深埋桶智能傳感器模塊半個小時自啟動一次，滿桶發訊模塊感應到桶內實物高度，當高度達到臨界點，把高度信號發送給簡易MCU控制模塊，MCU控制模塊通過NB-IoT通訊模塊發送數據給基于NB-IoT網絡的后臺管理系統，基于NB-IoT網絡的后臺管理系統智能及時分配人員和最優路線安排車輛清運。

五、后臺管理系統

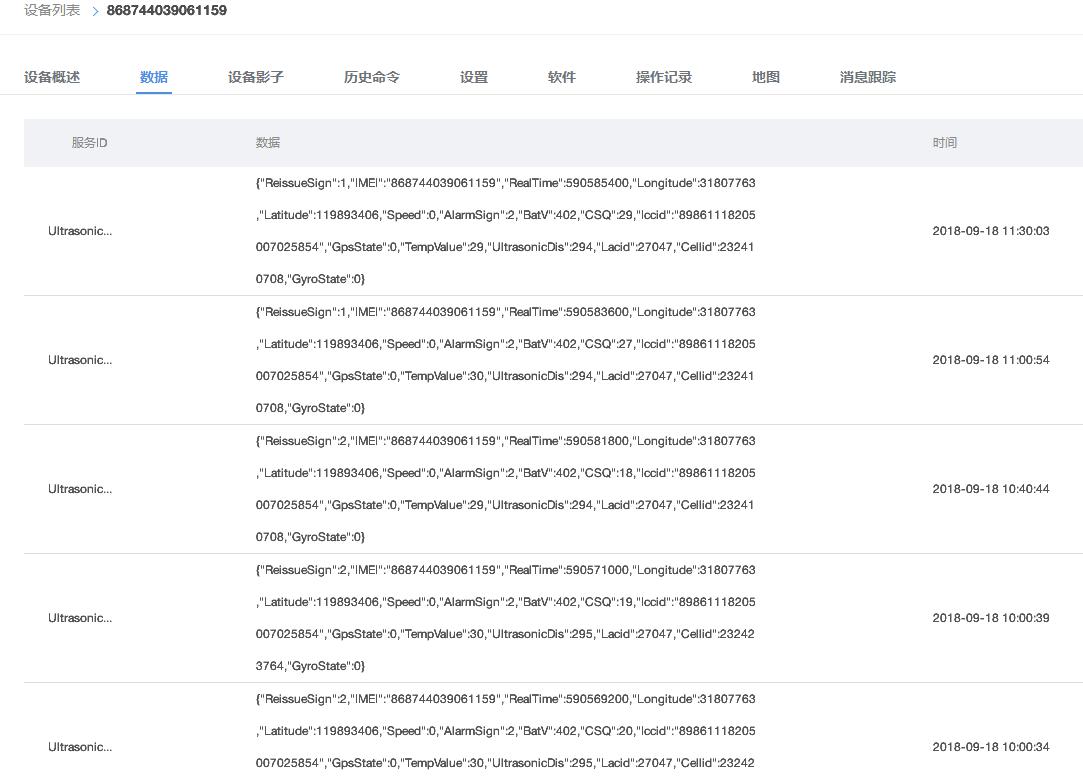

深埋桶模塊發送到后臺管理系統信息包括：當前桶設備編號、當前桶GPRS定位信息、本次數據發送時間和當前桶內垃圾高度信息，后臺管理系統存儲接受到的數據信息，通過應用運營商基站編碼和基站位置對應表，將基站編碼換算為基站定位終端位置的經緯度信息。
