產品中心

Product

D2000系列指針式差壓表

正壓、負壓(真空)或差壓測量,最小量程0~30Pa,最大量程0~30KPa,有多達88種量程范圍和公/英制單位選擇,采用無摩擦的磁性部件,防震動、搖動和高抗過壓能力,測量空氣或非腐蝕性氣體。

技術參數

一、產品概述

        D2000系列微差壓表是使用先進的螺旋磁偶合技術,采用橡膠膜片做為敏感元件的彈性式差壓儀表。當差壓(包括正壓、負壓)作用于由膜片隔離的兩個壓腔時,膜片產生變形而使中心部分位移,帶動裝有磁鋼調整量程的片簧移動,經磁偶合使螺旋軸轉動,同時指針隨軸一起轉動,在儀表的刻度盤上指示壓差值,從而達到測量差壓的目的。

        由于儀表核心部件采用的是無摩擦的磁性部件,所以可防震動、搖動和高抗過壓的能力,非常適合測量空氣或非腐蝕性氣體的微小壓力、差壓。最小量程可測0~30Pa,最大可提供0~30KPa的各種量程,有多達88種量程范圍和公/英制單位選擇。

二、產品用途

        可廣泛應用于監測風機出口靜壓、風扇和鼓風機的壓力、過濾器阻力、風速、爐壓、測量孔板兩邊的差壓、還用于吹泡液位等,同時也用于燃燒過程中的空氣煤氣比值控制及自動閥控制。在醫療保健設備中的血壓和呼吸壓力監測,半導體和生物醫藥行業潔凈室正壓指示。醫院負壓隔離病房、ICU重癥監護室、手術室、生物安全柜、負壓救護車、中央空調主機過濾器壓差監測等領域。產品使用簡單維護和安裝方便。

三、產品性能

        D2000系列指針式微差壓表是利用簡單、無摩擦的磁體螺旋運動,以橡膠膜片作為敏感元件而進行測量工作的彈性式壓力表,它能利用指針迅速指示出被測氣體的壓力,無論是正壓、負壓或差壓。而且表內無需充注液體,也就沒有氣化、凍結、異味等問題出現。

        被測的氣體一定為非腐蝕性氣體,避免腐蝕橡膠膜片等敏感元件。

        被測氣體不能含有粉塵等,以免堵塞氣孔和附著儀表內部器件。

        使用環境選擇一個沒有振動,環境溫度在-7~60℃的地方,避免太陽直曬以免造成塑料面板老化。

四、技術參數

        介質:空氣和不易燃,兼容的氣體(可選擇天然氣)

        量程:最小0~30Pa,最大0~30KPa,有多達88種量程可選

        精度:標準為±2.5% F.S(30Pa,60Pa和125Pa為±4% F.S)

        外殼:鑄鋁或ABS外殼,有機玻璃斜面面板。深灰色涂層,可耐168小時噴鹽測試

        耐壓范圍:-20Hg.~15psig.(-0.677bar~1.034bar)

        溫度范圍:-6.67~60°C(20~140°F)

        開孔尺寸:114mm

        安裝方向:垂直安裝

        連接件:相同的1/8"NPT的高壓和低壓接頭,一對在側面,一對在背面

        重量:500g/只

        標準附件:

        兩個1/8"NPT螺紋接頭,用作高、低壓接頭并與橡膠管連接;

        兩個1/8"NPT堵頭,用于堵住其余兩個高低壓口;

        三個帶螺紋的埋頭安裝連接件。

        安裝盒:不銹鋼安裝盒可選

五、產品優勢

        多項獨特的技術優勢使得D2000系列差壓表是所有壓力表中的貴族產品;

        可用于嵌入式盤面安裝,直接嵌入彩鋼板或機柜表面安裝。

        表盤透明度高,表盤堅硬抗破損,刻度指示清晰美觀。

        指針末端為紅色非常醒目,水平讀取刻度值誤差小。

         指針采用熱處理過的鋁管制造,固定螺旋軸上。

         指針檔塊采用模制橡膠以避免在指針過量程時損壞。

         橫臂式配件將螺旋軸、螺旋軸承和指針軸裝配在一起。

         寶石軸承采取了防震安裝,可使螺旋軸無摩擦運動。

          高粘度的硅油使得指針運動阻尼小,指示精準。

          零點調整螺釘采用O型環,密封性能好且不需要移除表盤就可以調整零點。

          螺旋軸是由高磁導率的合金精密制成,配合寶石軸承運動自如,用于轉動指針來指示刻度。

          釤鈷永磁塊安裝在量程彈簧的另外一端,用磁力來轉動螺旋軸。

         量程校準簧片采用重復性能好的彈簧鋼片,與受壓膈膜聯動來校準量程。

         硅膠隔膜與O型環整體模壓在一起,安裝在前板和后板之間。它被緊密固定密封。膈膜的位移受到限制以保護可能過壓造成的損壞。

         精密制造的鑄鋁外殼能承受168小時噴鹽腐蝕試驗。暗灰色烤漆表面。所有的外殼都采用標準的尺寸,可表面安裝和嵌入式安裝。

         O型密封環用于表蓋和外殼之間,確保壓力被密封在內。

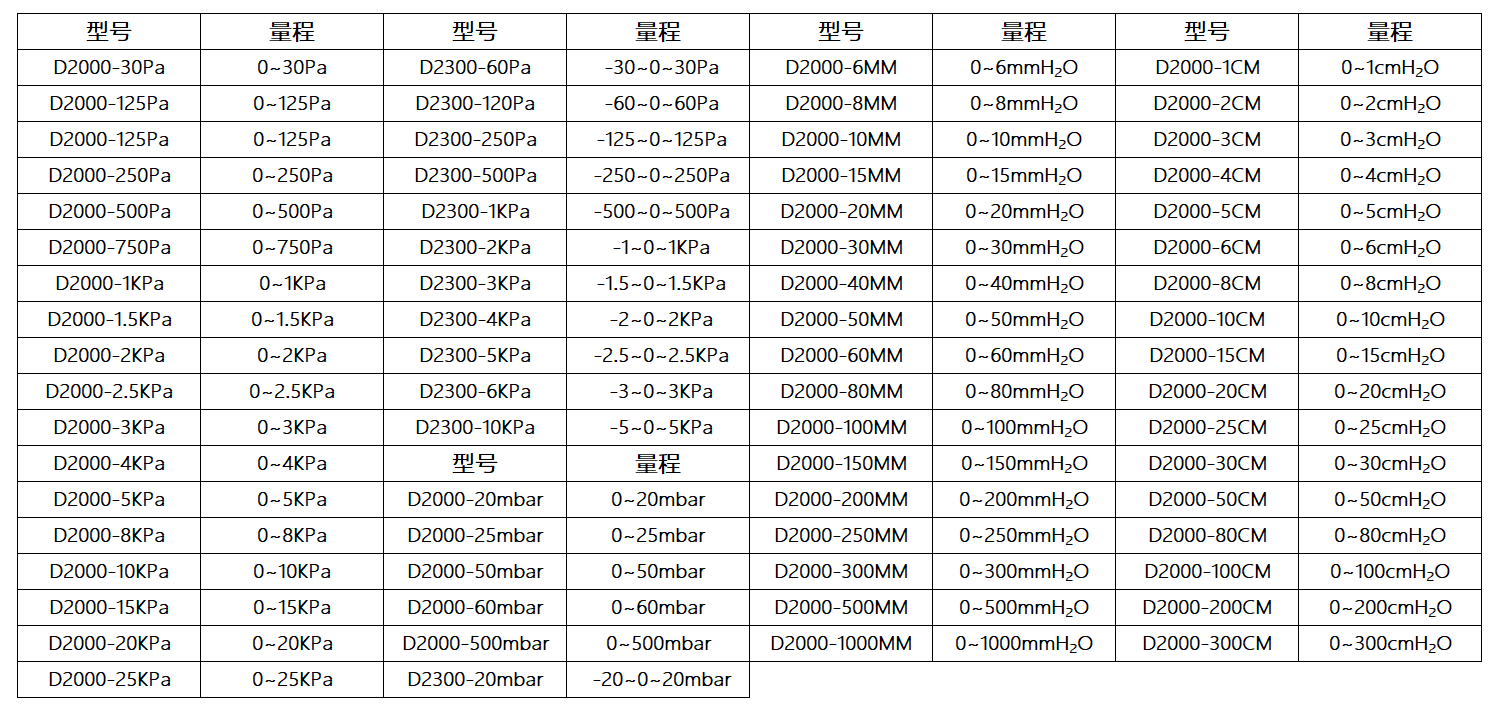

型號表


下載
產品說明
  • D2000差壓表安裝使用經驗.pdf
  • 杜威指針式微壓差壓表檢定規程.pdf
  • D2000-60Pa出廠檢測報告.pdf
技術手冊
  • D2000系列差壓計安裝使用說明書.pdf
  • D2000系列微差壓表技術規格書.pdf
  • 盤點6款杜威經典圓盤差壓測量儀表.pdf
外形尺寸
